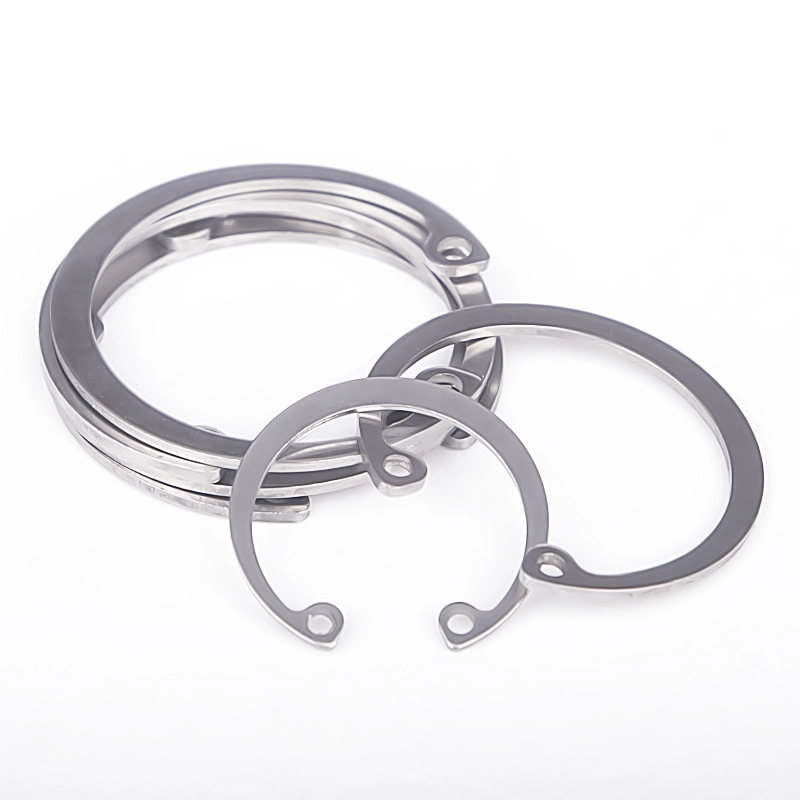

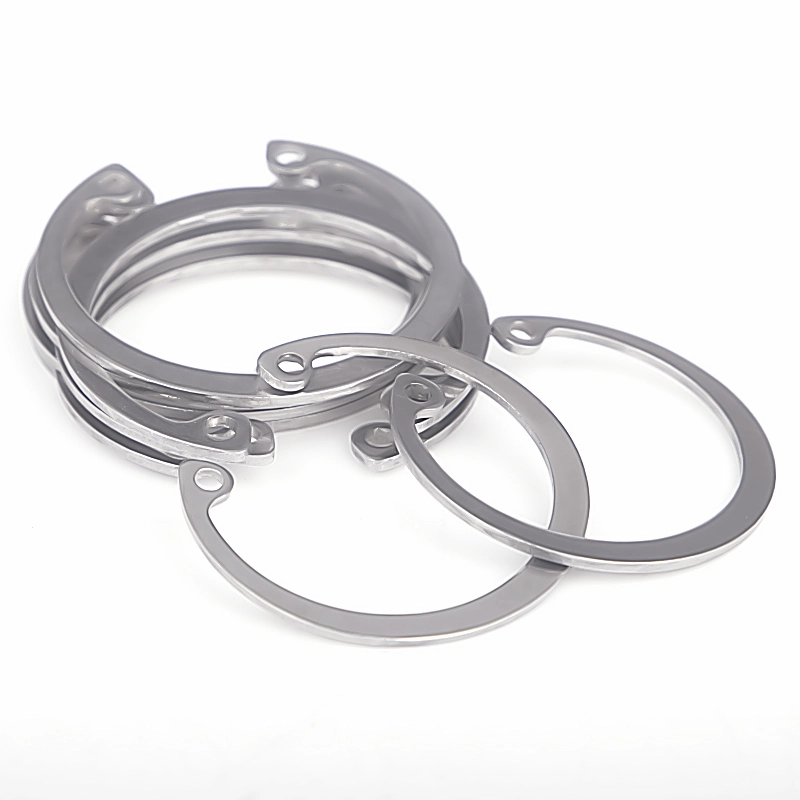

Тот баспайтын болат DIN 472 Ішкі ілмек / саңылау ұстағыш сақина
Wanluo Қытайдың жоғары сапалы тот баспайтын болаттан жасалған DIN 472 ішкі ілгегі / саңылау ұстағыш сақинасы саңылауларды орналастыру үшін кәсіби серпімді бекіткіш ретінде қызмет ететін неміс DIN өнеркәсіптік стандарттарына сәйкес қатаң түрде жасалған.
Сыртқы біліктерді қысуға арналған DIN 471 біліктің сыртқы ілмектерінен айырмашылығы, Wanluo зауытының тот баспайтын болаттан жасалған DIN 472 ішкі ілгек / саңылау ұстағыш сақинасы ішкі тесік ойықтарын қысу және шектеу үшін арнайы әзірленген ішке ашылатын серпімді құрылымды ұсынады. Сенімді серпімді кеңейту және қысу өнімділігімен ол түйреуіштерді, мойынтіректерді, ішкі біліктерді және кіріктірілген құрамдастарды бекіту үшін дәл саңылаулардың ішіне ендірілген, жұмыс тербелісі мен жүктеме әсерінен ішкі бөліктердің құлауын және осьтік жылжуын тиімді болдырмайды. Ықшам құрылымы, қысқыштың жоғары дәлдігі және оңай құрастыру, бұл кіріктірілген механикалық құрастыру және дәлдік саңылауларының орналасу шегі үшін негізгі стандартты бекіткіш болып табылады.
Өнімнің құрылысын жобалау және өнеркәсіптік өндіріс процесі
DIN 472 ішкі саңылау ілмектері кіріктірілген дәлдікпен штамптау, жалпы сөндіру және шынықтыру термиялық өңдеу және ұсақ жиектерді кесу арқылы өңделген жоғары таза серіппелі болат пен жоғары сапалы баспайтын болаттан жасалған материалдарды қабылдайды. Бірегей ішке ашылатын құрылым және симметриялық монтаждау тесіктері жылдам кеңейтуді орнату және бөлшектеу үшін кәсіби қысқыштарға тамаша сәйкес келеді. Сыртқы шеңбердің радианы мен қысқыш диаметрі толық жанасу және стандартты ішкі тесік ойықтарымен тығыз сәйкестікке қол жеткізу үшін дәл калибрленген, бос қысу, ығысу немесе құлап кетуді болдырмайды. Сақина корпусының жалпы қалыңдығы біркелкі, тамаша серпімді беріктігімен және шаршауға төзімділігімен, қайталанатын кеңейтуден кейін тұрақты қысу өнімділігін сақтайды және тұрақты деформациясыз немесе серпімді бұзылусыз ұзақ мерзімді циклдік жұмыс істейді. Бұрғысыз тегіс бет саңылау қабырғасының ішкі диаметрін және дәл орнатылған бөлшектерді сызаттар мен қажалудан тиімді қорғайды, механикалық құрастырудың жоғары дәлдігі стандарттарына сәйкес келеді.
Өнім параметрі
|
Параметр элементі |
Егжей-тегжейлі спецификация |
|
Өнім атауы |
DIN 472 Ішкі ілмек, саңылау ұстайтын сақина, ішкі сырғытпа сақина |
|
Атқарушы стандарт |
DIN 472, ISO стандарты, GB стандарты, Стандартты емес өлшемдер |
|
Қол жетімді материал |
304, 316L баспайтын болат, жоғары сапалы серіппелі болат, мырышпен қапталған көміртекті болат |
|
Өлшем диапазоны |
Саңылау диаметрі φ8мм-φ100мм толық стандартты өлшемдер, арнайы апертура және қалыңдығы |
|
Құрылым түрі |
Ішкі ішке ашылатын серпімді сақина, қос монтаждау саңылаулары, ішкі тесік ойығын қысу түрі |
|
Өңдеу технологиясы |
Дәл штамптау, термиялық өңдеуді қатайту, жиектерді тазарту, серпімді калибрлеу |
|
Қолданылатын нысан |
Механикалық ішкі тесіктер, мойынтірек саңылаулары, цилиндр саңылаулары және дәл кіріктірілген ойық позициялары |
|
Беттік өңдеу |
Пиклинг және пассивация / Мырышпен қапталған / Қара оксид, тоттануға және коррозияға қарсы |
|
Механикалық қасиеттері |
Тұрақты серпімді қысқыш күші, шаршауға қарсы, қопсытуға қарсы, берік шекті өнімділік |
|
Қаптама әдісі |
Ылғалға төзімді ішкі сөмке + экспорттық картон, жаппай тапсырыстар үшін паллет орау |
|
Жабдықтау қызметі |
Spot жаппай жеткізу, стандартты емес теңшеу, аралас бекіткіштерді бір терезеден сатып алу |

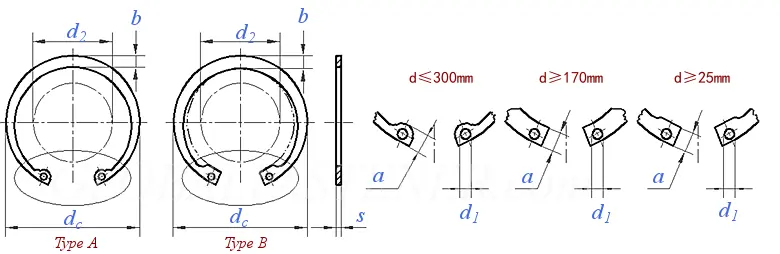

| Номиналды диаметр d① |
8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | макс | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| мин | 0.75 | 0.75 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | ||
| dc | Номиналды өлшем | 8.7 | 9.8 | 10.8 | 11.8 | 13 | 14.1 | 15.1 | 16.2 | 17.3 | 18.3 | 19.5 | 20.5 | 21.5 | 22.5 | 23.5 | |
| макс | 9.06 | 10.16 | 11.16 | 12.16 | 13.36 | 14.46 | 15.46 | 16.56 | 17.66 | 18.72 | 19.92 | 20.92 | 21.92 | 22.92 | 23.92 | ||
| мин | 8.6 | 9.7 | 10.7 | 11.7 | 12.9 | 14 | 15 | 16.1 | 17.2 | 18.17 | 19.37 | 20.37 | 21.37 | 22.37 | 23.37 | ||
| a | макс | 2.4 | 2.5 | 3.2 | 3.3 | 3.4 | 3.6 | 3.7 | 3.7 | 3.8 | 3.9 | 4.1 | 4.1 | 4.2 | 4.2 | 4.2 | |
| b | ≈ | 1.1 | 1.3 | 1.4 | 1.5 | 1.7 | 1.8 | 1.9 | 2.0 | 2.0 | 2.1 | 2.2 | 2.2 | 2.3 | 2.4 | 2.5 | |
| d1 | мин | 1.0 | 1.0 | 1.2 | 1.2 | 1.5 | 1.5 | 1.7 | 1.7 | 1.7 | 1.7 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | |
| d2 | 3.0 | 3.7 | 3.3 | 4.1 | 4.9 | 5.4 | 6.2 | 7.2 | 8.0 | 8.8 | 9.4 | 10.4 | 11.2 | 12.2 | 13.2 | ||
| 1000 бірлік ≈ кг үшін | 0.14 | 0.15 | 0.18 | 0.31 | 0.37 | 0.42 | 0.52 | 0.56 | 0.60 | 0.65 | 0.74 | 0.83 | 0.90 | 1.00 | 1.10 | ||
| Номиналды диаметр d① |
24 | 25 | 26 | 28 | 30 | 31 | 32 | 34 | 35 | 36 | 37 | 38 | 40 | 42 | 45 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | макс | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.75 | 1.75 | 1.75 | |
| мин | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | 1.69 | 1.69 | 1.69 | ||
| dc | Номиналды өлшем | 25.9 | 26.9 | 27.9 | 30.1 | 32.1 | 33.4 | 34.4 | 36.5 | 37.8 | 38.8 | 39.8 | 40.8 | 43.5 | 45.5 | 48.5 | |
| макс | 26.32 | 27.32 | 28.32 | 30.6 | 32.6 | 33.9 | 34.9 | 37 | 38.3 | 39.3 | 40.3 | 41.3 | 44.4 | 46.4 | 49.4 | ||
| мин | 25.69 | 26.69 | 27.69 | 29.85 | 31.85 | 33.15 | 34.15 | 36.25 | 37.55 | 38.55 | 39.55 | 40.55 | 43.11 | 45.11 | 48.11 | ||
| a | макс | 4.4 | 4.5 | 4.7 | 4.8 | 4.8 | 5.2 | 5.4 | 5.4 | 5.4 | 5.4 | 5.5 | 5.5 | 5.8 | 5.9 | 6.2 | |
| b | ≈ | 2.6 | 2.7 | 2.8 | 2.9 | 3.0 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.6 | 3.7 | 3.9 | 4.1 | 4.3 | |
| d1 | мин | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| d2 | 14.8 | 15.5 | 16.1 | 17.9 | 19.9 | 20.0 | 20.6 | 22.6 | 23.6 | 24.6 | 25.4 | 26.4 | 27.8 | 29.6 | 32.0 | ||
| 1000 бірлік ≈ кг үшін | 1.42 | 1.50 | 1.60 | 1.80 | 2.06 | 2.10 | 2.21 | 3.20 | 3.54 | 3.70 | 3.74 | 3.90 | 4.70 | 5.40 | 6.00 | ||
| Номиналды диаметр d① |
47 | 48 | 50 | 52 | 55 | 56 | 58 | 60 | 62 | 63 | 65 | 68 | 70 | 72 | 75 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | макс | 1.75 | 1.75 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| мин | 1.69 | 1.69 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 2.43 | 2.43 | 2.43 | 2.43 | 2.43 | ||
| dc | Номиналды өлшем | 50.5 | 51.5 | 54.2 | 56.2 | 59.2 | 60.2 | 62.2 | 64.2 | 66.2 | 67.2 | 69.2 | 72.5 | 74.5 | 76.5 | 79.5 | |
| макс | 51.6 | 52.6 | 55.3 | 57.3 | 60.3 | 61.3 | 63.3 | 65.3 | 67.3 | 68.3 | 70.3 | 73.6 | 75.6 | 77.6 | 80.6 | ||
| мин | 50.04 | 51.04 | 53.74 | 55.74 | 58.74 | 59.74 | 61.74 | 63.74 | 65.74 | 66.74 | 68.74 | 72.04 | 74.04 | 76.04 | 79.04 | ||
| a | макс | 6.4 | 6.4 | 6.5 | 6.7 | 6.8 | 6.8 | 6.9 | 7.3 | 7.3 | 7.3 | 7.6 | 7.8 | 7.8 | 7.8 | 7.8 | |
| b | ≈ | 4.4 | 4.5 | 4.6 | 4.7 | 5.0 | 5.1 | 5.2 | 5.4 | 5.5 | 5.6 | 5.8 | 6.1 | 6.2 | 6.4 | 6.6 | |
| d1 | мин | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | |
| d2 | 33.5 | 34.5 | 36.3 | 37.9 | 40.7 | 41.7 | 43.5 | 44.7 | 46.7 | 47.7 | 49.0 | 51.6 | 53.6 | 55.6 | 58.6 | ||
| 1000 бірлік ≈ кг үшін | 6.10 | 6.70 | 7.30 | 8.20 | 8.30 | 8.70 | 10.5 | 11.1 | 11.2 | 12.4 | 14.3 | 16.0 | 16.5 | 18.1 | 18.8 | ||
| Номиналды диаметр d① |
78 | 80 | 82 | 85 | 88 | 90 | 92 | 95 | 98 | 100 | 102 | 105 | 108 | 110 | 112 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | макс | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| мин | 2.43 | 2.43 | 2.43 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | ||
| dc | Номиналды өлшем | 82.5 | 85.5 | 87.5 | 90.5 | 93.5 | 95.5 | 97.5 | 100.5 | 103.5 | 105.5 | 108 | 112 | 115 | 117 | 119 | |
| макс | 83.8 | 86.8 | 88.8 | 91.8 | 94.8 | 96.8 | 98.8 | 101.8 | 104.8 | 106.8 | 109.3 | 113.3 | 116.3 | 118.3 | 120.3 | ||
| мин | 81.96 | 84.96 | 86.96 | 89.96 | 92.96 | 94.96 | 96.96 | 99.96 | 102.96 | 104.96 | 107.46 | 111.46 | 114.46 | 116.46 | 118.46 | ||
| a | макс | 8.5 | 8.5 | 8.5 | 8.6 | 8.6 | 8.6 | 8.7 | 8.8 | 9.0 | 9.2 | 9.5 | 9.5 | 9.5 | 10.4 | 10.5 | |
| b | ≈ | 6.8 | 7.0 | 7.0 | 7.2 | 7.4 | 7.6 | 7.8 | 8.1 | 8.3 | 8.4 | 8.5 | 8.7 | 8.9 | 9.0 | 9.1 | |
| d1 | мин | 3.0 | 3.0 | 3.0 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| d2 | 60.1 | 62.1 | 64.1 | 66.9 | 69.9 | 71.9 | 73.7 | 76.5 | 79.0 | 80.6 | 82.0 | 85.0 | 88.0 | 88.2 | 90.0 | ||
| 1000 бірлік ≈ кг үшін | 20.4 | 22.0 | 24.0 | 25.3 | 28.0 | 31.0 | 32.0 | 35.0 | 37.0 | 38.0 | 55.0 | 56.0 | 60.0 | 64.5 | 72.0 | ||
Өнімнің артықшылығының маңызды сәттері және салааралық қолдану сценарийлері
1. Кәсіби ішкі саңылауларды қысу құрылымы саңылаулардың стандартты өлшемдеріне тамаша сәйкес келеді, біркелкі айналмалы серпімді қысқыш күшін қамтамасыз етеді, ішкі құрамдас бөліктердің ажырауын болдырмау үшін кірістірілген мойынтіректердің, біліктердің және түйреуіш бөліктерінің осьтік қозғалысын тиімді шектейді.
2. Қатаң интегралды термиялық өңдеу процесі серпімділік тұрақтылығын және механикалық қаттылықты арттырады, ұзақ мерзімді дірілден және қайталанатын құрастырудан кейін серпімді шаршауды, релаксацияны немесе сынуды қамтамасыз етеді, ұзақ мерзімді дәл шек дәлдігін сақтайды.
3. Симметриялы қос саңылау конструкциясы кең ауқымды өнеркәсіптік сериялы өндіріске жарамды, өндірісті құрастыру тиімділігін және кейінірек жабдыққа техникалық қызмет көрсету ыңғайлылығын айтарлықтай арттыра отырып, арнайы қысқыш қысқыштармен жылдам кеңейтуді орнатуды және бөлшектеуді қолдайды.
4. Ультра тегіс қаңылтырсыз әрлеу ішкі тесік қабырғасын және дәл сәйкес келетін бөлшектерді қажалу мен сызаттардан қорғайды, жинақтың зақымдалуын және жабдықтың дірілдеуін болдырмайды, дәл механикалық құрылымдардың тұрақты жұмысын қамтамасыз етеді.
5. Әртараптандырылған материал мен бетті өңдеу шешімдері гидравликалық пневматикалық компоненттерде, автомобильдің дәл бөлшектерінде, тұрмыстық техникада, автоматика жабдықтарында және машина жасау саңылауларының позициясының шекті құрылымдарында кеңінен қолданылатын бірнеше жұмыс сценарийлеріне бейімделеді.
Жиі қойылатын сұрақтар
1-сұрақ: DIN 472 ілмектің негізгі мақсаты қандай?
A1: DIN 472 - алдын ала ашылған саңылаулардың ішіне орнатылған және ойық ойықтарға салынған ішкі саңылау ілгегі. Ол ішкі бөліктердің осьтік құлауын және жылжуын болдырмау үшін кіріктірілген мойынтіректерді, біліктерді және цилиндрлік бөлшектерді бекіту және шектеу үшін қолданылады.
2-сұрақ: DIN 472 және DIN 471 арасындағы негізгі айырмашылықтар?
A2: DIN 471 - сыртқы саңылауы бар біліктің сыртқы қысқышына арналған сыртқы ілмек; DIN 472 - ішке қарай ашылатын тесікті ішкі қысқышқа арналған ішкі ілмек. Екеуі қарама-қарсы құрылымдық кернеу бағыттарына ие және бір-бірін толығымен алмастырмайды, білік пен саңылауларды шектейтін бекіткіштердің толық жиынтығын құрайды.
3-сұрақ: Орнату кезінде DIN 472 ілмегі оңай деформациялануы мүмкін бе?
A3: Жоқ. Біздің өнімдер күшті беріктігі мен қаттылығы бар кәсіби серіппелі болат қатайтатын өңдеуді қабылдайды. Стандартты құралды кеңейту орнату тұрақты деформацияны тудырмайды және тығыз қысу үшін ілмек стандартты өлшемге тез оралуы мүмкін.
4-сұрақ: DIN 472 үшін қандай сценарийлер қолайлы?
A4: Ол гидравликалық клапан саңылаулары, мотор мойынтіректері саңылаулары, жабдықты жинақтау тесіктері, цилиндр бөліктері, дәлме-дәл аспап саңылаулары және автоматтандырылған механикалық ішкі қуысты бекіту құрылымдары сияқты барлық кіріктірілген саңылауларды шектеу сценарийлеріне кеңінен қолданылады.
5-сұрақ: Теңшелген стандартты емес саңылау ілмектерін беруге бола ма?
A5: Иә. Біз арнайы ішкі және сыртқы диаметрді, қалыңдығын, ойықтың сәйкес өлшемін және арнайы механикалық саңылаулардың жекелендірілген шекті талаптарын қанағаттандыру үшін бетті коррозияға қарсы жоғары өңдеуді теңшеуді қолдаймыз.
